Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Mar 8 Déc - 15:04

Bonsoir,

Le British Racing Green est a l’honneur cette fois-ci.
J’adore cette magnifique petite F1: Fine, racée, équipée d’un moteur BRM à l’architecture peu commune (il s’agit d’un H16)... et c’est une Lotus!
Le kit est vraiment superbe et l’assemblage est l’un des plus judicieux qu’il m’ait été de voir.
J’ai donc débuté ce montage le 21 Novembre... avec un objectif de fin pour le début 2021.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. B233b010

Voilà pour le petit préambule, place au montage.
Forcément, faut mettre des rivets!
Les éléments de carrosserie sont tous percés pour recevoir le rivetage en 0,5 et 0,4.
Une partie de l’assemblage est assuré par des vis; les trous sont percés et taraudés à 1,4.
Le dessous du châssis est débarrassé du  logo Classic Team Lotus en relief et une feuille d’alu découpée pour le nouveau fond plat.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. A55e2c10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 899c7d10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 157d8c10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. E4842d10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Fe4f1f10

Apres le montage à blanc de la coque, j’ai de suite procédé à la découpe des pare brises thermoformés: je serai plus tranquille lors de l’assemblage final.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. D13b8e10

Le début de la construction du moteur permet de valider la bonne installation de son support sur le châssis, entre autre.
J’en profite pour réaliser tous les perçages destinés à recevoir tous les accessoires et équipements du 16 cylindres.
Je me suis permis de prélever une partie de l’équipage mobile, en cas...

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. C8dcb810

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 0339ba10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 8ca0c110

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Ce74aa10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. E9b01410

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 4aa88310

Plusieurs sessions peinture ont été réalisées aujourd’hui.
Il a aussi fallu poursuivre un peu sur le moteur et bien avancer la boîte et l’embrayage.
Quelques modifications sont faites sur cet ensemble et d’autres arrivent.

Sinon, pas mal de tests, réglages, préparation pour les assemblages à venir...

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 78816910

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 079bbe10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. E6eb6910

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. C8167910

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 0754bc10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 53f5f310

J’ai fait un test sur l’une des versions de caches arbres proposés et un essai sur le moteur...
Je vais utiliser l’autre, équipée d’une plaque gravée et rivetée, la version rouge me servira peut être pour une petite présentation.
J’ai commencé le raccordement du circuit d’allumage sur les bancs du bas et validé l’assemblage des éléments de la boîte.
La couleur, obtenue par mélange, me plaît, mais va certainement être un peu travaillée.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 75cc3a10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 5a7f0310

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 4b6b8010

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Bc685d10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 1a932910

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 53f5f310

Petite comparaison avec sa petite sœur:
la Type 43 est plus large, mais plus fine sur sa partie avant que la Lotus 49.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. C0f05a10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 49266410

Je me suis concentré sur la coque et l’habitacle.
Un peu de rivetage, celui de la coque sera terminé demain.
J’ai pris le parti d’utiliser des têtes un peu plus bombées pour le cockpit afin de les mettre plus en valeur du fait de leur emplacement; une sorte d’effet d’échelle quoi.
Ceux de la coque sont de même diamètre, 0,5mm, mais plus plats. Les renforts de supports moteur seront des 0,4.

Le cockpit a ensuite été apprêté, peint et travaillé aux huiles et le tableau de bord détaillé sur ses deux faces.
Une photo d’époque m’a permis de parfaire sa décoration et de placer les infos en bande “Dymo”.

Le levier de vitesse est détaillé avec un boulon usiné et sa rondelle, son pommeau peint en acrylique et huile puis  habillé de son logo Lotus.
Il recevra une légère touche de vernis demain.

Quelques images pour illustrer mon propos:

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 3ee81610

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 6222f710

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 0a5f1710

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 46509410

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 5d4da210

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. F2084e10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 923e9c10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Cc4f8510

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 0aa35d10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. B2ef7310

De la soudure quand même, il y avait longtemps, afin de joindre les pièces du réservoir du nez.
Quelques pièces devant recevoir de l’Aircraft Grey ou du BRG sont apprêtées.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 7c66a310

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. B9b06210

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. B5dd7e10

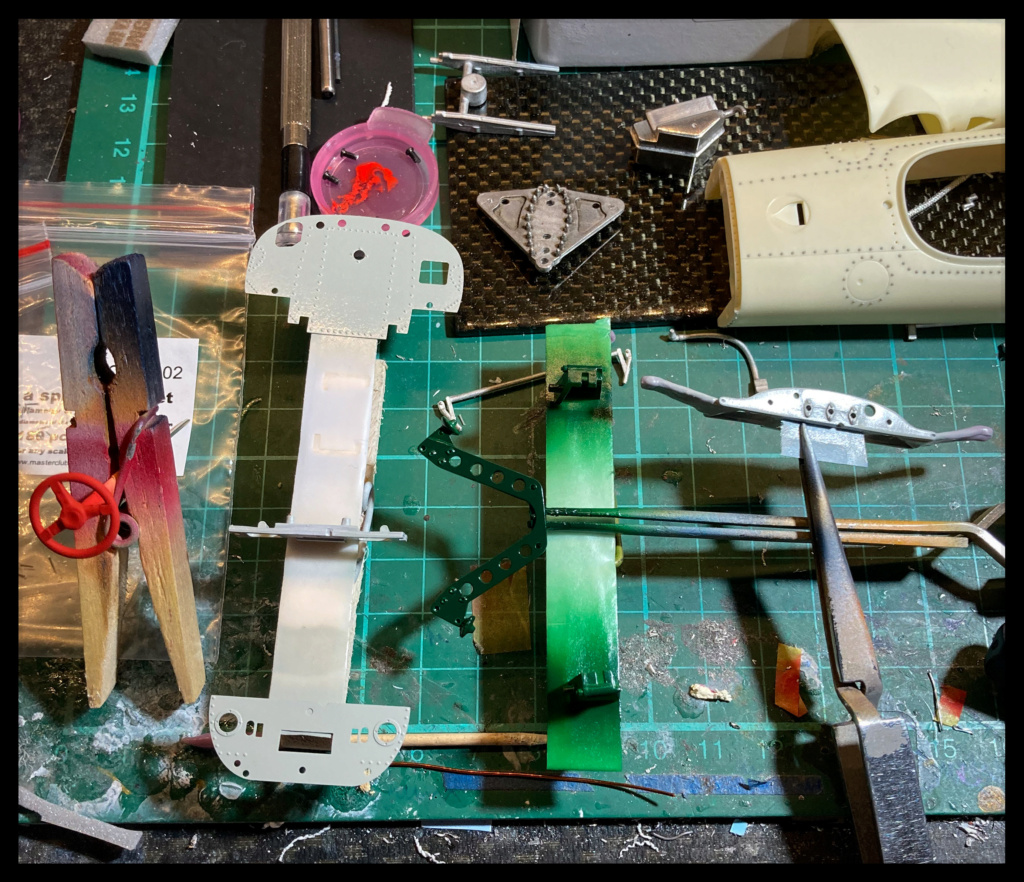

Au programme, du rouge, du gris et du vert.
Enamel, acrylique et polyuréthane dans l’ordre.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. F3b14d10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 644ce710

J’ai terminé de riveter la coque, sauf pour la partie centrale qui le sera après la peinture.
j’ai un peu travaillé sur la partie du moteur qui restera visible.
l’autre côté sera équipé de l’écope.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 91c93710

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Fe356610

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 3dce5410

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 6dad1710

Le moteur est quasiment terminé.
Comme prévu, le côté droit est un peu moins détaillé que le gauche car il sera équipé de la grosse écope d’admission.
J’ai tout de même installé les tubes de l’injection sans les connecter à la pompe: de toute façon on ne voit plus rien...
Deux options sont proposées pour les écopes: White Metal (sans installer les cornets) ou thermo-formées, trèèès fines a installer sur un « bracket » situé entre les cornets.
Au sujet des cornets, ceux de l’auto réelle sont eux aussi assez « grossiers » et presque plus mats! Le rendu est assez éloigné des jolies trompettes polies que l’on a l’habitude de voir.

Les plaques d’identification Lucas (Superbes!) sont transférées sur une feuille d’alu extrêmement fine.

Les caches arbres supérieurs ont été changés, comme prévu là aussi, et équipés des plaques BRM gravées comme en réalité.
De la peinture rouge vient teinter le sigle par capillarité avec un pinceau fin.

D’autre pièces sont préparées, puis apprêtées.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. F7f8da10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 46e2e110

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 28d62610

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 1e7b0d10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 2b3e0c10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. E1b42d10

Voilà.
La suite très vite.

Pascal

_________________
I'd rather be Flying!!
Pas de maquette sans partage!!


Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Tylych10
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Musclesegue Mar 8 Déc - 19:51

Un autre de tes ''départs canon'' dont le travail déjà réalisé nous laisse bouche-bée! Wow!

Les anglais avaient déjà acquis de l'expérience avec les moteurs configurés en H, notamment pendant la seconde guerre mondiale avec le Napier-Sabre (H-24) qui équipaient deux de leurs chasseurs...

À+

_________________
Projets (TRÈS lentement) en cours:

1957 Corvette ''Airbox'', Monogram 1/24
1970 Duster 340 (conversion) AMT 1/25
1978 Little Red Express, AMT 1/25 (GB 2016)
Musclesegue
Musclesegue
Plastic Junkie

Messages : 8908
Date d'inscription : 01/09/2013
Age : 49
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  mrshelby Jeu 10 Déc - 19:02

Musclesegue a écrit:Un autre de tes ''départs canon'' dont le travail déjà réalisé nous laisse bouche-bée!  Wow!

Les anglais avaient déjà acquis de l'expérience avec les moteurs configurés en H, notamment pendant la seconde guerre mondiale avec le Napier-Sabre (H-24) qui équipaient deux de leurs chasseurs...

À+
J'approuve à 100% ... beau travail beau travail beau travail

_________________
SHELBY + FORD RACING = MUSCLE CAR PERFECTION FOR EVER

PROJET EN COURS

JPS 72D 1/8

STAND-BY
1967 Ferrari 330P4 Berlinetta 1/12 MFH
1951/52 VW Käfer 1/16

PROJET À VENIR
Porsche Martini 935 Turbo 1/12
Porsche 934 Jägermeister 1/12
Lamborghin Countach LP500S 1/12
Bertone's Jaguar Pirana 1/16
Porsche 356C Cabriolet 1/16
Mercedes Benz 300SL Gullwing 1/16
Big Red Rod 1/8
Ford Model " T " van Coca Cola 1913 1/16
P-51D Mustang IV Soukei-Mura 1/32
P-51D Mustang IV Trumpeter 1/32
P-51D Mustang II Revell 1/32


Fotki/mrshelby68
mrshelby
mrshelby
Plastic Junkie

Messages : 5569
Date d'inscription : 01/03/2012
Age : 69
Localisation : St-Jean-sur-Richelieu

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Sam 12 Déc - 15:29

Bonsoir,

Merci beaucoup!

Le montage se poursuit avec un peu de peinture.
Un peu de blanc puis du jaune Lotus.
J’ai photocopié la planche de décalcomanies sur une feuille de masque Kabuki Tamiya.
La copie des décalcomanies jaunes est découpée puis utilisée pour masquer le jaune.
On peut ensuite passer le British Racing Green et démasquer.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. D729ca10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 89183b10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Dafa5c10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 8ff04f10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 82690a10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 6a735710

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 8ce3ee10

Le moteur va pouvoir être équipé de son filtre.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 0a789810

Les pneus sont uniformisés.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 8b417910

Voilà.
La suite très bientôt.

Pascal

_________________
I'd rather be Flying!!
Pas de maquette sans partage!!


Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Tylych10
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Pete Dim 13 Déc - 5:43

Joli travail encore!

M'est avis que tu auras fini cette année  clin d\'oeil

_________________
Montages en cours:

Ferrari 312T4 Gilles Villeneuve 1/12

Road map, ordre improbable:

1) Honda CFR1000 Africa Twin 1985 1/6
2) Tyrell P34 6 weels, 1/12
3) Wolf WR1 Ford 1977 Jody Scheckter 1/12
4) Harley Springer Softail 1/9
5) Brabham BT44B Martini Racing 1975 1/12
Pete
Pete
Styrene Addict

Messages : 2309
Date d'inscription : 17/09/2018
Age : 66
Localisation : France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Musclesegue Dim 13 Déc - 12:11

Pete a écrit:M'est avis que tu auras fini cette année  clin d\'oeil

À voir la vitesse fulgurante de tes progrès, c'est ce que je pense moi aussi! content

À+

_________________
Projets (TRÈS lentement) en cours:

1957 Corvette ''Airbox'', Monogram 1/24
1970 Duster 340 (conversion) AMT 1/25
1978 Little Red Express, AMT 1/25 (GB 2016)
Musclesegue
Musclesegue
Plastic Junkie

Messages : 8908
Date d'inscription : 01/09/2013
Age : 49
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Lun 14 Déc - 17:28

Bonsoir,

Merci beaucoup!

Le vernis est passé et les pièces sèchent  dans leur boîte.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 598abf10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 2ed25110

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 7087e010

En attendant, j’ai fait un montage provisoire du bâti supérieur.
Les durites de jonction des conduites d’eau et installé leurs colliers.
J’ai représenté ces dernières en ruban auto amalgamant destiné entre autre... à réparer des durites.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Dc339510

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Ca90f410

J’ai aussi testé une nouvelle méthode plus simple pour les cerclages dorés des pneus à l’aide d’un stylo doré: c’est perfectible, mais y’a pire.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 8a6d8b10

Pascal

_________________
I'd rather be Flying!!
Pas de maquette sans partage!!


Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Tylych10
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  mrshelby Lun 14 Déc - 19:13

Bravo très bien réussi belle job belle job belle job belle job

_________________
SHELBY + FORD RACING = MUSCLE CAR PERFECTION FOR EVER

PROJET EN COURS

JPS 72D 1/8

STAND-BY
1967 Ferrari 330P4 Berlinetta 1/12 MFH
1951/52 VW Käfer 1/16

PROJET À VENIR
Porsche Martini 935 Turbo 1/12
Porsche 934 Jägermeister 1/12
Lamborghin Countach LP500S 1/12
Bertone's Jaguar Pirana 1/16
Porsche 356C Cabriolet 1/16
Mercedes Benz 300SL Gullwing 1/16
Big Red Rod 1/8
Ford Model " T " van Coca Cola 1913 1/16
P-51D Mustang IV Soukei-Mura 1/32
P-51D Mustang IV Trumpeter 1/32
P-51D Mustang II Revell 1/32


Fotki/mrshelby68
mrshelby
mrshelby
Plastic Junkie

Messages : 5569
Date d'inscription : 01/03/2012
Age : 69
Localisation : St-Jean-sur-Richelieu

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Musclesegue Lun 14 Déc - 20:48

Beau travail!! Je suis toujours ça de près!! superbe

À+

_________________
Projets (TRÈS lentement) en cours:

1957 Corvette ''Airbox'', Monogram 1/24
1970 Duster 340 (conversion) AMT 1/25
1978 Little Red Express, AMT 1/25 (GB 2016)
Musclesegue
Musclesegue
Plastic Junkie

Messages : 8908
Date d'inscription : 01/09/2013
Age : 49
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Sam 26 Déc - 15:43

Bonsoir,

Joyeux Noël à tous!!
j’espère que le Père Noël vous a gâté et qu’il a déposé quelques kits sous le sapin!

Peu de temps pour la maquette en cette fin d’année, mais on progresse.

Sinon, la déco en est au début et l’assemblage avance tranquillement.
J’ai aussi réalisé une petite plaque en aluminium pour la présentation du modèle terminé.
J’ai photocopié la notice sur une feuille de masque Kabuki Tamiya, comme pour les masques de carrosserie.
J’ai ensuite découpé à main levée le lettrage... et c’est largement perfectible (soupirs...)
Puis une couche d’apprêt assez épaisse suivie d’une couche de noir semi mat et un ponçage très léger au 8000 pour donner cet aspect et ce très léger effet de relief.
Quatre rivets, les cache-arbres pour le rappel BRM et voilà.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. D017d910

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. C4a99410

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. F49c2c10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. F1553510

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 53da6d10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 8da38610

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 0850cd10

Voila.
On est pas si loin que ça de la fin et la prochaine sera très certainement bleue!

Pascal
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Musclesegue Dim 27 Déc - 11:41

Elle est bien, au final, la plaque d'aluminium! beau travail

Mmmm, ton prochain projet a toutes les chances d'être bleu: Il y a plusieurs candidats à ce titre... c'est intriguant!
Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Icon_q86

À+

_________________
Projets (TRÈS lentement) en cours:

1957 Corvette ''Airbox'', Monogram 1/24
1970 Duster 340 (conversion) AMT 1/25
1978 Little Red Express, AMT 1/25 (GB 2016)
Musclesegue
Musclesegue
Plastic Junkie

Messages : 8908
Date d'inscription : 01/09/2013
Age : 49
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Charger74 Dim 27 Déc - 22:50

C’est du super beau travail que tu effectues
Charger74
Charger74
Plastic Junkie

Messages : 4534
Date d'inscription : 23/01/2013
Age : 43
Localisation : Terrebonne

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  mrshelby Lun 28 Déc - 16:05

belle job belle job belle job belle job belle job belle job

_________________
SHELBY + FORD RACING = MUSCLE CAR PERFECTION FOR EVER

PROJET EN COURS

JPS 72D 1/8

STAND-BY
1967 Ferrari 330P4 Berlinetta 1/12 MFH
1951/52 VW Käfer 1/16

PROJET À VENIR
Porsche Martini 935 Turbo 1/12
Porsche 934 Jägermeister 1/12
Lamborghin Countach LP500S 1/12
Bertone's Jaguar Pirana 1/16
Porsche 356C Cabriolet 1/16
Mercedes Benz 300SL Gullwing 1/16
Big Red Rod 1/8
Ford Model " T " van Coca Cola 1913 1/16
P-51D Mustang IV Soukei-Mura 1/32
P-51D Mustang IV Trumpeter 1/32
P-51D Mustang II Revell 1/32


Fotki/mrshelby68
mrshelby
mrshelby
Plastic Junkie

Messages : 5569
Date d'inscription : 01/03/2012
Age : 69
Localisation : St-Jean-sur-Richelieu

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Jeu 31 Déc - 13:16

Bonsoir,

Merci!

Des progrès, mais peu d’images.
Un essai m’a permis de confirmer un problème de transparence du décalque du rond blanc sur le nez.
J’ai donc découpé un masque, passé une couche très légère d’apprêt, puis du Titanium White.
Voici le résultat après retrait rapide du masquage.
Je passerai demain un coup de chiffon pour lisser le contour et appliquer une autre décalcomanie et le #1.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 5c756c10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. E58e8f10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 951e7e10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 35d80d10

Un joli Bleu de France pour la prochaine... Une Bugatti type 35 au 1/20 de chez MFH.

Pascal

_________________
I'd rather be Flying!!
Pas de maquette sans partage!!


Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Tylych10
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Musclesegue Jeu 31 Déc - 13:58

Les joies des décalques translucides... Rolling Eyes

J'attend avec impatience tes travaux sur cette Bugatti!! bave

Bonne Année 2021!!

À+

_________________
Projets (TRÈS lentement) en cours:

1957 Corvette ''Airbox'', Monogram 1/24
1970 Duster 340 (conversion) AMT 1/25
1978 Little Red Express, AMT 1/25 (GB 2016)
Musclesegue
Musclesegue
Plastic Junkie

Messages : 8908
Date d'inscription : 01/09/2013
Age : 49
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  mrshelby Jeu 31 Déc - 17:17

Musclesegue a écrit:Les joies des décalques translucides...  Rolling Eyes

J'attend avec impatience tes travaux sur cette Bugatti!!  bave

Bonne Année 2021!!

À+
J'approuve à 100% belle job belle job belle job belle job

_________________
SHELBY + FORD RACING = MUSCLE CAR PERFECTION FOR EVER

PROJET EN COURS

JPS 72D 1/8

STAND-BY
1967 Ferrari 330P4 Berlinetta 1/12 MFH
1951/52 VW Käfer 1/16

PROJET À VENIR
Porsche Martini 935 Turbo 1/12
Porsche 934 Jägermeister 1/12
Lamborghin Countach LP500S 1/12
Bertone's Jaguar Pirana 1/16
Porsche 356C Cabriolet 1/16
Mercedes Benz 300SL Gullwing 1/16
Big Red Rod 1/8
Ford Model " T " van Coca Cola 1913 1/16
P-51D Mustang IV Soukei-Mura 1/32
P-51D Mustang IV Trumpeter 1/32
P-51D Mustang II Revell 1/32


Fotki/mrshelby68
mrshelby
mrshelby
Plastic Junkie

Messages : 5569
Date d'inscription : 01/03/2012
Age : 69
Localisation : St-Jean-sur-Richelieu

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Dim 3 Jan - 14:49

Bonsoir,

Merci!

Travail sur l’avant du bolide et plus particulièrement  sur le radiateur et son bracket.
L’intérieur du radiateur est comblé à l’aide d’une feuille d’alu d’1/10 recouverte de rangées de fil de plomb de 0,5 pour simuler le serpentin... on ne voit pas grand chose.
L’ensemble est ajusté et prêt à peindre.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 560a6510

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 5ae61110

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 67b62210

J’ai aussi un peu travaillé sur le H16 et son échappement.
Ce dernier est ajusté, poncé et préparé et  reçoit un cordon de soudure à la sortie des 4 en 1.
Un peu de no-composant demain sur les sorties et on pourra passer à l’apprêt et la peinture blanche.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 90496210

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. E8f82110

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 85fda410

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 50ff7310

Un petit essai à blanc pour valider certains assemblages, mais surtout pour se faire plaisir et se fire que ça commence à prendre forme.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 1b09ee10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 09db6010

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. C13f4810

Voili voilou.

Pascal

_________________
I'd rather be Flying!!
Pas de maquette sans partage!!


Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Tylych10
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Dim 24 Jan - 14:51

Bonsoir,


Peu de temps pour les maquettes, mais la Lotus progresse tout de même.
Pas mal de petites choses sur lesquelles du travail de préparation, de peinture et/ou d’assemblage à blanc est nécessaire: ça ira plus vite lors des phases d’assemblage ultérieures de ces sous ensembles.
L’échappement a été préparé et peint, j’ai aussi commencé à le rendre plus « opérationnel » avec un premier passage d’huiles de 3 tonalités.
Meme combat pour le radiateur et les ressorts des amortisseurs.
La teinte de ces derniers est un mélange de BRG et de blanc pour se conformer à ma doc.
Les rivets restants (bande centrale) sont apprêtés et peints. Ils seront vernis avec d’autres éléments eux aussi en attente de vernis.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. D525a910

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 6ee2ed10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 12038610

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 841e0010

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 5c95e610

Montage à blanc de la cloison antérieure avec les amortisseurs installés sur les bras supérieurs: ce test permet de quasiment le permettre de finaliser l’avant de la Lotus et son radiateur.
Le pédalier est quant à lui installé pour de bon.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 2a8a3910

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 6d24a710

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 3de23210

Les cloisons avant et arrière sont maintenant en place, de même que les bas de caisse et les triangles inférieurs avant.
Le radiateur et groupe moto propulseur sont montés à blanc pour s’assurer du bon positionnement des conduites et régler l’alignement des éléments.
Même chose pour les échappements sur lesquels il me reste à passer un coup d’aéro pour noircir les sorties, des huiles et pastels pour apporter un peu de vie...

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 82ba0a10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 9df1fd10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 4576aa10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. De3d9b10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 30e63a10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 2f806a10

Et puis... la CATA!!

Un faux mouvement en déposant le moteur, la coque rattrapée in extremis: je respire!!
Mais, un petit « cliquetis » m’alerte...
Je regarde bien partout et, tout d’un coup: plus de l’évier de vitesse!!! Il est tombé dans la coque, inaccessible!!
Apres réflexion, j’attrape un disque à tronçonner de petit diamètre et... tronçonne la baignoire pour le récupérer.
Levier bien collé, baignoire nettoyée, une « pièce » en Alu est préparée, puis peinte et le siège réinstallé: Ni vu ni connu j’t’ embrouille!

Grosse perte de temps donc, mais bon...
L’avant est presque terminé, tout est raccordé, les maîtres cylindres de freins et d’embrayage câblés.
Les disques sont « rodés » et les étriers en cours de préparation.
L’ensemble avant gauche est installé, l’étrier câblé et équipé d’un raccord banjo.
Le nez à subi une cure d’amincissement pour le moins drastique.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Ff368810

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. B1c69810

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 4044bb10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Ca42a610

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Bd74fe10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. F7cf5910

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 26161910

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 5ec8b210

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. D010a110

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 66650510

Voilà.
Ça avance, ça avance...

Pascal

_________________
I'd rather be Flying!!
Pas de maquette sans partage!!


Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Tylych10
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Musclesegue Dim 24 Jan - 18:36

Il faut qu'il nous arrive des ''incidents'' lorsque nous montons nos maquettes sinon notre passe-temps serait très moche! comique

Travail ahurissant comme à l'accoutumée! bravo

À+

_________________
Projets (TRÈS lentement) en cours:

1957 Corvette ''Airbox'', Monogram 1/24
1970 Duster 340 (conversion) AMT 1/25
1978 Little Red Express, AMT 1/25 (GB 2016)
Musclesegue
Musclesegue
Plastic Junkie

Messages : 8908
Date d'inscription : 01/09/2013
Age : 49
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Sam 30 Jan - 13:54

Bonsoir,

Merci ;)

C’est au tour du train arrière.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 1eb11110

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 8d22c710

Voilà.
Des progrès dès demain j’espère.

Pascal
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Pete Dim 31 Jan - 12:05

Joli travail  beau travail

Juste une remarque Pascal, l'ouverture de cette page est très lente (déjà le cas pour tes projets précédents) et ça rend la visite assez inconfortable.. peut-être des photos trop précises pour le web?

A+ Pete.

_________________
Montages en cours:

Ferrari 312T4 Gilles Villeneuve 1/12

Road map, ordre improbable:

1) Honda CFR1000 Africa Twin 1985 1/6
2) Tyrell P34 6 weels, 1/12
3) Wolf WR1 Ford 1977 Jody Scheckter 1/12
4) Harley Springer Softail 1/9
5) Brabham BT44B Martini Racing 1975 1/12
Pete
Pete
Styrene Addict

Messages : 2309
Date d'inscription : 17/09/2018
Age : 66
Localisation : France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Dim 31 Jan - 13:47

Bonsoir,

Merci Pete.
Désolé pour le problème d’affichage,
Je dois reconnaître que je n’ai aucun souci de ce côté, quelque soit le support (ordi, iPad, iPhone).
La page s’ouvre rapidement et toutes les photos avec...

La suite arrive ce soir ;)

Pascal

_________________
I'd rather be Flying!!
Pas de maquette sans partage!!


Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Tylych10
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Dim 31 Jan - 14:48

Bonsoir,


Bon, ben ça prend forme.
Désolé pour les photos, que je viens juste de faire, sous un éclairage pour le moins perfectible.

J’ai terminé l’assemblage de la transmission, fixé le moteur à la coque et accolée la boîte au moteur ainsi que les tirants.

La boîte est détaillée (mais ce n’est pas terminé), l’hydraulique de l’embrayage connectée de même que le démarreur.
Les raccords d’huile sont en cours d’installation avec les durites haute pression...
Les éléments de carrosserie se positionnent correctement les uns avec les autres; demain je fais des photos de la belle déshabillée et peut-être sur ses roues.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. F02eca10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 66badd10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. C21c4110

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 1280d410

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 64852410

Voilà.

Pascal

_________________
I'd rather be Flying!!
Pas de maquette sans partage!!


Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Tylych10
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Musclesegue Dim 31 Jan - 16:08

Beau travail, encore!! Vivement la suite!! amour

À+

_________________
Projets (TRÈS lentement) en cours:

1957 Corvette ''Airbox'', Monogram 1/24
1970 Duster 340 (conversion) AMT 1/25
1978 Little Red Express, AMT 1/25 (GB 2016)
Musclesegue
Musclesegue
Plastic Junkie

Messages : 8908
Date d'inscription : 01/09/2013
Age : 49
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  pg265 Lun 1 Fév - 16:49

Bonsoir,

Merci beaucoup.
Content que le montage continue à vous plaire.

La voici donc dénudée et sur ses roues et équipée de ses échappements.
les conduites de frein sont installées à l’arrière  comme à l’avant.
Le radiateur d’huile est mis en place, agrémenté de nouveaux raccords et de durite tressée.
Il va falloir s’occuper de la fixation des 2 pare-brises, posés à blanc pour le moment.
Un sérieux coup de nettoyage sera préalablement nécessaire, de même que la pose des filets jaunes et du « Team Lotus ».
Mais elle n’a jamais été aussi près de la fin.

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 9f07df10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 2874e010

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 8a0a6410

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 81cf5b10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 8b188f10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 4045fe10

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 7137a110

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. 20757310

Voilà, c’est tout.
La d’suite très prochainement.

Pascal

_________________
I'd rather be Flying!!
Pas de maquette sans partage!!


Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Tylych10
pg265
pg265
Skill Level 1

Messages : 276
Date d'inscription : 28/03/2014
Age : 54
Localisation : Sud Ouest France

Revenir en haut Aller en bas

Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20. Empty Re: Lotus 43 BRM, Jim Clark, US GP 1966 Watkins Glen. MFH 1/20.

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
