Remorque dompeur scratch Empty Remorque dompeur scratch

Message  Closetolerance le Jeu 1 Oct - 21:56

Nouveau défi: Une remorque dompeur complètement scratch built, sauf les roues et les pneus!

1 ière étape, le frame: Coupé dans du styrène 0.030" et assemblé sur une planche de liège avec des épingles pour que ça soit droit:

Remorque dompeur scratch IMG_0641

Ensuite la suspension, coupé au Dremel dans du styrene 4.8 mm, limé, sablé, percé etc...

Remorque dompeur scratch IMG_2389

Remorque dompeur scratch IMG_2392

Remorque dompeur scratch IMG_2394

Quand tout ça a été assemblé j'ai pu travailler sur la plomberie de la suspension à l'air, à partir d'un plan trouvé sur le net:

Remorque dompeur scratch IMG_2405

Ensuite les boosters de brake que j'ai fait en tournant du tube de 1/4" avec ma drill pendant que je faisais des encoches avec une lime. Les anneaux son fait avec du fil de cuivre:

Remorque dompeur scratch IMG_2417

Et assemblé sur les essieux:


Remorque dompeur scratch IMG_2419

Dernière photo pour aujourd'hui, la pose des balounnes à air fait en bois.... J'ai pas trouvé de plastique du bon diamètre triste

Remorque dompeur scratch IMG_2420

Ce n'est pas une reproduction d'une remorque existante mais plutôt inspirée d'une remorque Tecumseh. Longueur totale de 32" avec 28" de boîte:

Remorque dompeur scratch 2013TucumsehGravelTrailer

Beerz, Felix
Closetolerance
Closetolerance
Skill Level 1

Messages : 221
Date d'inscription : 12/11/2013
Age : 46
Localisation : New-Richmond, Gaspésie

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  farin philippe le Ven 2 Oct - 1:58

tres beau travaille je vais suivre avec beaucoup d interes beau travail

farin philippe
Skill Level 1

Messages : 273
Date d'inscription : 20/05/2014
Age : 63
Localisation : pont-a-celles( belgique)

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  le maskoutain le Ven 2 Oct - 12:51

Impressionnant !!! Du vrai modélisme. beau travail

_________________
A Plus.

Claude ''Le Maskoutain''
le maskoutain
le maskoutain
Skill Level 3

Messages : 1027
Date d'inscription : 13/05/2014
Age : 67
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  mrshelby le Ven 2 Oct - 20:31

Super travail qui avance bien, à suivre... belle job belle job belle job belle job

_________________
SHELBY + FORD RACING = MUSCLE CAR PERFECTION FOR EVER

PROJET EN COURS

1967 Ferrari 330P4 Berlinetta 1/12 MFH
2010 Ford Shelby GT-500 Convertible 1:12
1966 Ford GT-40 MK II Le Mans Winner 1/12
1930 Packard Sport Phaeton 1/22

STAND-BY
Big Red Rod 1/8
1951/52 VW Käfer 1:16


PROJET À VENIR
Marlboro McLaren M23 1/8
Lamborghin Countach LP500S 1/12
Bertone's Jaguar Pirana 1/16
Ford Model " T " van Coca Cola 1913 1/16


Fotki/mrshelby68
mrshelby
mrshelby
Plastic Junkie

Messages : 4890
Date d'inscription : 01/03/2012
Age : 66
Localisation : St-Jean-sur-Richelieu

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Musclesegue le Ven 2 Oct - 22:07

farin philippe a écrit:tres beau travaille je vais suivre avec beaucoup d interes beau travail


Voilà du beau travail de "création" que j'admire mais que je serais trop "pissou" pour tenter d'essayer d'entreprendre!!  innocent

À+  popcorn

_________________
Projets (TRÈS lentement) en cours:
1969 Mustang Mach 1 428 CJ, Revell
1978 Little Red Express, AMT (GB 2016)
Musclesegue
Musclesegue
Plastic Junkie

Messages : 7029
Date d'inscription : 01/09/2013
Age : 47
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  the machine le Sam 3 Oct - 2:32

wow adoration adoration adoration adoration

_________________
il fait frette c'est le temps de collé beau travail
the machine
the machine
Styrene Addict

Messages : 3034
Date d'inscription : 20/06/2013
Age : 37
Localisation : thetford mines

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  dud99 le Sam 3 Oct - 13:55

WOW se genre de modelling me fait tripper au bout!! je vais suivre avec intérêt!! Lâche pas c'est vraiment bien parti.

Dud99
dud99
dud99
Skill Level 1

Messages : 370
Date d'inscription : 16/09/2014
Age : 45
Localisation : Levis

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  mackd le Dim 4 Oct - 13:10

Sa c'est un beau projet de construction. bravo bravo bravo bravo
mackd
mackd
Skill Level 3

Messages : 1745
Date d'inscription : 01/12/2012
Age : 72
Localisation : Québec

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Closetolerance le Dim 4 Oct - 19:47

superbe Merci gang, c'est flatteur  embarassé

Dimanche tranquille aujourd'hui alors j'en ai profité pour avancer mon projet. J'ai installé les balounnes à air (que j'ai fait en bois, à défaut d'avoir trouvé de plastique du bon diamètre), fait toutes les lignes à air pour les freins.

Ensuite je me suis attaqué au pattes, il ne manque que le système de relevage.

Finalement j'ai fait les ailes avant avec de la "deck plate" de Don Mills. Ça a l'air plus facile à faire que ça ne l'est en réalité. C'est épais, très dur à couper et cassant en plus... Mais ça fait un beau produit fini.

J'ai aussi fini le nez de la remorque avec des connecteurs à air Plaskit, un connecteur électrique et hydraulique fait-main.

Remorque dompeur scratch IMG_2431

Remorque dompeur scratch IMG_2424

Remorque dompeur scratch IMG_2429

Remorque dompeur scratch IMG_2426

Beerz, Felix
Closetolerance
Closetolerance
Skill Level 1

Messages : 221
Date d'inscription : 12/11/2013
Age : 46
Localisation : New-Richmond, Gaspésie

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Charger74 le Dim 4 Oct - 19:57

C'est du superbe travail que tu es en train de faire beau travail
Charger74
Charger74
Plastic Junkie

Messages : 4202
Date d'inscription : 23/01/2013
Age : 41
Localisation : Terrebonne

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Musclesegue le Dim 4 Oct - 20:24

Remorque dompeur scratch Icon_b16  bave


J'ai déjà hâte de voir les photos de ta prochaine "avancée"!!


À+

_________________
Projets (TRÈS lentement) en cours:
1969 Mustang Mach 1 428 CJ, Revell
1978 Little Red Express, AMT (GB 2016)
Musclesegue
Musclesegue
Plastic Junkie

Messages : 7029
Date d'inscription : 01/09/2013
Age : 47
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Diamond Réo le Dim 4 Oct - 22:13

C'est vraiment superbe travail

bravo   bravo   bravo

J'attend la suite aussi

popcorn   popcorn

_________________
Projets en cours

Projets en pause
    -- Dio :   Cours avant d'un Body Shops
    -- Trailler  Flatbed  Bi-Train
    -- 1950   Chevy  3100  Stake Bed
    -- 1987   Chevy  Cavalier  Z24  Hatchback
Diamond Réo
Diamond Réo
Styrene Addict

Messages : 3759
Date d'inscription : 28/09/2012
Age : 43
Localisation : Chicoutimi, Qc

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Raminator le Lun 5 Oct - 14:56

Sublime Félix je reste au poste!!!

_________________
Remorque dompeur scratch LogoClubModeacutelistesRive-NordRemorque dompeur scratch Photo20099

Mes Réalisations:
        2012 PROJET TERMINÉ:PLYMOUTH FURY CHRISTINE PROMOD 1958
2013-2014 PROJET TERMINÉ:FORD LNT 8000 Snow Plow.
        2014 PROJET TERMINÉ:MUSTANG SALEEN SPEEDSTER 1998 {Modèle du Mois,Mai 2014}
2015-2016 PROJET TERMINÉ:WHITE ROAD BOSS & LOGGING TRAILER{Modèle du Mois,Novembre 2016}
GUY   Membre Club Modélistes Rive-Nord
Raminator
Raminator
Skill Level 1

Messages : 466
Date d'inscription : 11/01/2013
Age : 63
Localisation : Laval, Québec, Canada

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  KevinB le Lun 5 Oct - 16:07

popcorn popcorn popcorn popcorn

_________________
Projet en cour:


Shelby Cobra 427 s/c
KevinB
KevinB
Skill Level 1

Messages : 491
Date d'inscription : 22/09/2014
Age : 38
Localisation : Saint-Jerome

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  mrshelby le Mer 7 Oct - 21:52

Vivement la suite... belle job belle job belle job

_________________
SHELBY + FORD RACING = MUSCLE CAR PERFECTION FOR EVER

PROJET EN COURS

1967 Ferrari 330P4 Berlinetta 1/12 MFH
2010 Ford Shelby GT-500 Convertible 1:12
1966 Ford GT-40 MK II Le Mans Winner 1/12
1930 Packard Sport Phaeton 1/22

STAND-BY
Big Red Rod 1/8
1951/52 VW Käfer 1:16


PROJET À VENIR
Marlboro McLaren M23 1/8
Lamborghin Countach LP500S 1/12
Bertone's Jaguar Pirana 1/16
Ford Model " T " van Coca Cola 1913 1/16


Fotki/mrshelby68
mrshelby
mrshelby
Plastic Junkie

Messages : 4890
Date d'inscription : 01/03/2012
Age : 66
Localisation : St-Jean-sur-Richelieu

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  C-BO le Mer 7 Oct - 22:17

Je m`excuse, j`arrive en retard. Un artiste à l`œuvre. C`est ça du scratchbuilt??  De toute beauté. belle job
C-BO
C-BO
Skill Level 2

Messages : 636
Date d'inscription : 01/01/2012
Age : 57
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Closetolerance le Dim 25 Oct - 19:29

Cette semaine je me suis attaqué à la boite.

J'ai mesuré, estimé, coupé, aligné, limé, rabouté, collé, putty, sablé, dépoussierré, re-putty, re-sablé, bref, j'ai allongé une boite à gravel du kit AMT (intérieur seulement).

Remorque dompeur scratch IMG_2469

Remorque dompeur scratch IMG_2474

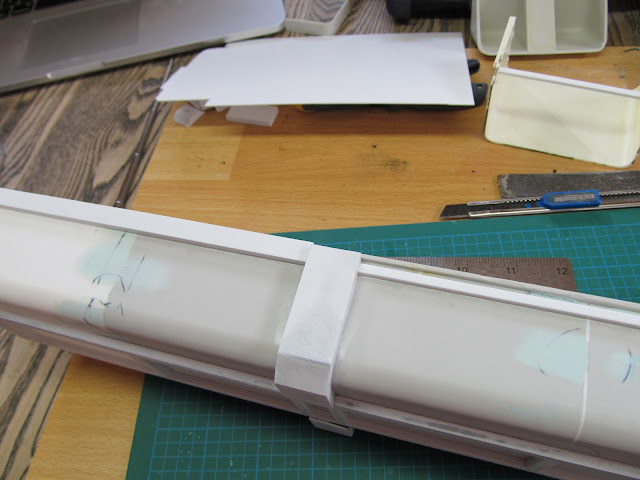

Ensuite j'ai fait un frame en dessous et des renforts de côté et pour le dessus de la boîte:

Remorque dompeur scratch IMG_2477

Remorque dompeur scratch IMG_2480

J'ai cappé le devant et fait un frame en "A" pour le cylindre de levage. Ça commence à ressembler à kek-chose.

Remorque dompeur scratch IMG_2483

J'ai aussi tailler des pièces de deck-plate pour mettre sur le devant de la boite, capper le haut de la tour du cylindre et quelques autres détails à l'avant de la boite mais j'ai pas de photos. J'en aurai pour le prochain post.

La prochaine étape va être de faire l'arrière de la boîte et le panneau.

Beerz, Felix
Closetolerance
Closetolerance
Skill Level 1

Messages : 221
Date d'inscription : 12/11/2013
Age : 46
Localisation : New-Richmond, Gaspésie

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  dud99 le Dim 25 Oct - 19:41

Salut pour avoir vue la première parti du traileur je regarde avec intéret la suite avec un pla tde pop corn!!!!  ;)

Dud99
dud99
dud99
Skill Level 1

Messages : 370
Date d'inscription : 16/09/2014
Age : 45
Localisation : Levis

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Closetolerance le Lun 2 Nov - 20:48

Quelques heures de travail sur l'arrière de la boite:

Remorque dompeur scratch IMG_2485

Remorque dompeur scratch IMG_2488

Et le panneau:

Remorque dompeur scratch IMG_2490

Beerz, Felix
Closetolerance
Closetolerance
Skill Level 1

Messages : 221
Date d'inscription : 12/11/2013
Age : 46
Localisation : New-Richmond, Gaspésie

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  KevinB le Lun 2 Nov - 21:12

bave bave bave

_________________
Projet en cour:


Shelby Cobra 427 s/c
KevinB
KevinB
Skill Level 1

Messages : 491
Date d'inscription : 22/09/2014
Age : 38
Localisation : Saint-Jerome

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Closetolerance le Sam 7 Nov - 18:39

La boite est pas mal terminée, le primer est en train de chésser...

Remorque dompeur scratch IMG_2496

Remorque dompeur scratch IMG_2504

Prochaine étape, terminer la penture, faire les ailes, le bumper, les mud flaps et le cylindre.

Beerz, Felix
Closetolerance
Closetolerance
Skill Level 1

Messages : 221
Date d'inscription : 12/11/2013
Age : 46
Localisation : New-Richmond, Gaspésie

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  dud99 le Sam 7 Nov - 19:53

WOW maudite belle job de scratchbuild ca!!!

dud99

_________________
Remorque dompeur scratch Trophe11

Modèle en production:
White Freightliner
'48 Ford Woody custom
Peterbilt 359 Rat Rod
Ford '36 custom
1933 Ford 4 Door Sedan (gangster) Jimmy Flintstone #NB160
Jaguar Type-E revell germany
dud99
dud99
Skill Level 1

Messages : 370
Date d'inscription : 16/09/2014
Age : 45
Localisation : Levis

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  le maskoutain le Sam 7 Nov - 23:39

Très beau travail !!! beau travail beau travail beau travail

_________________
A Plus.

Claude ''Le Maskoutain''
le maskoutain
le maskoutain
Skill Level 3

Messages : 1027
Date d'inscription : 13/05/2014
Age : 67
Localisation : St-Hyacinthe

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  mackd le Dim 8 Nov - 22:09

Très beau travail sa va avoir un beau look ce dump trailer là.
bravo
mackd
mackd
Skill Level 3

Messages : 1745
Date d'inscription : 01/12/2012
Age : 72
Localisation : Québec

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Diamond Réo le Mar 10 Nov - 11:34

Très plaisant à suivre

popcorn   popcorn

Ton travail est superbe

bravo   bravo   bravo

_________________
Projets en cours

Projets en pause
    -- Dio :   Cours avant d'un Body Shops
    -- Trailler  Flatbed  Bi-Train
    -- 1950   Chevy  3100  Stake Bed
    -- 1987   Chevy  Cavalier  Z24  Hatchback
Diamond Réo
Diamond Réo
Styrene Addict

Messages : 3759
Date d'inscription : 28/09/2012
Age : 43
Localisation : Chicoutimi, Qc

Revenir en haut Aller en bas

Remorque dompeur scratch Empty Re: Remorque dompeur scratch

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
