Message  Killroytech le Jeu 6 Mar - 3:35

Voici comment je me suis "patenté" un ventilateur de fenetre coulissante, pour le sous-sol. J'ai utilisé du corroplast, disponible chez Rona/Réno/HomeHardware/Omer de Serres. C'est un mix de styrène/ABS, vous avez tout les outils pour le travailler déjà!
Plus vous voulez faire ca grand, plus faut le prendre épais.
Ventilateurs de fenetre Fanfen10
hauteur de l'intérieur des tracks de fenetres, 18"
Ventilateurs de fenetre Fanfen11

Ventilateurs de fenetre Fanfen12

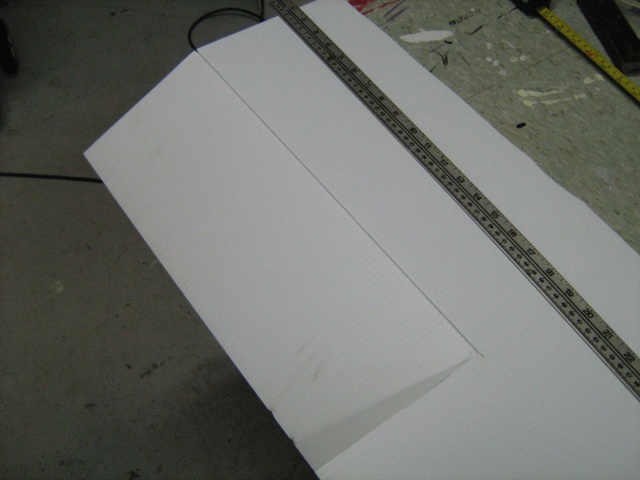

Morceau coupé droit, faites un effort, ca ira mieux dans la fenetre.   clin d\'oeil
Ventilateurs de fenetre Fanfen13
Test pour voir si ca rentre bien. le mieux ca rentre, le moins de bibittes peuvent rentrer.  choc
Ventilateurs de fenetre Fanfen14
Une fan d'ordi, 120 v AC pour pouvoir le brancher  direct dans une prise.
Ventilateurs de fenetre Fanfen15
je me sert de la fan pour tracer les ouvertures.
Ventilateurs de fenetre Fanfen16
La fan rose, c'est une version moins bruyante. L'ennui c,est que ca bouge moins d'air. Pour équivaloir à la noire, ca en prendrais 2 ou 3. A vous de décider si le bruit vous dérangera, vous ou votre douce moitiée.  content  Les dimensions sont les memes.
Ventilateurs de fenetre Fanfen17
J'ai un outil OLFA pour faire des trous ronds, pas obligé, au X-Acto ca va aussi. Sauf plus long à faire!
Ventilateurs de fenetre Fanfen18

Suite demain, il est tard en  pleure

_________________
Ventilateurs de fenetre Boss-l12

Etre un boss ou un leader? Des boss il y en a en masse, il manque de leaders.
Killroytech
Killroytech
Skill Level 3

Messages : 1390
Date d'inscription : 05/08/2012
Age : 55
Localisation : Longueuil

http://apocalypsemodels.forum-canada.com/

Revenir en haut Aller en bas

Ventilateurs de fenetre Empty Re: Ventilateurs de fenetre

Message  Bruno le Jeu 6 Mar - 6:56

Ya l'air à faire beau à Longueuil!

Va aller faire un tour la en fin de semaine j'pense  cool
Bruno
Bruno
Admin

Messages : 8631
Date d'inscription : 10/11/2011
Age : 47
Localisation : Roxton Pond

http://www.plastikoholik.com

Revenir en haut Aller en bas

Ventilateurs de fenetre Empty Re: Ventilateurs de fenetre

Message  jehan17 le Jeu 6 Mar - 10:02

C'est combien de CFM tes fans?

_________________
Attendez vous au pire, vous ne serez jamais déçu.
jehan17
jehan17
Skill Level 3

Messages : 1475
Date d'inscription : 21/08/2013
Age : 54
Localisation : Gatineau

Revenir en haut Aller en bas

Ventilateurs de fenetre Empty Re: Ventilateurs de fenetre

Message  bahle le Jeu 6 Mar - 19:23

Bruno a écrit:Ya l'air à faire beau à Longueuil!

Va aller faire un tour la en fin de semaine j'pense  cool
ben oui les fleures sont déjà sortie  choc

_________________
F1 RB6 à faire un jour
heureux mon capitaine
bahle
bahle
Modérateur

Messages : 3443
Date d'inscription : 22/11/2011
Age : 41
Localisation : Drummondville

Revenir en haut Aller en bas

Ventilateurs de fenetre Empty Re: Ventilateurs de fenetre

Message  Killroytech le Ven 7 Mar - 3:35

C'est un poster en 3d... grimace  Non ca date de l'été passé, vous savez, il y a 2 ou 3 ans, quand il faisait chaud?  rire

Étapes finales:
Poser avec des boulons. La colle chaude ca tiendrait pas longtemps.  doute  Du coté du plastique mettez des grosses rondelles (washers)
Ventilateurs de fenetre Fanfen19
J'ai placé les fils comme ca pour pas que ca force des connecteurs. Les connecteurs ca vient d'un magasin de pieces électroniques, mais c'est disponible chez Can-Tire aussi. Sauf à 4 x le prix.  pleure  C'est mieux de brancher avec des connecteurs quand meme, soyez pas cheap.
Ventilateurs de fenetre Fanfen20
Ca se place dans les 2 sens, comma ca l'air rentre dans le sous-sol. Ca dépends des circonstances. Comme peinturer dehors à l'epoxy catalysé, et vous voulez que ca sente dans le sous-sol.   comique JOKE!
Quand la fan tourne pour faire SORTIR l'air il n'y a pas un insecte qui pourra rentrer.
Si vous laissez ca dans la fenetre à la journée longue sans fonctionner, poser un moustiquaire serait une bonne idée.
Ventilateurs de fenetre Fanfen21
Vous ne pouvez pas vous tromper, sur le boitier c'est indiqué dans quel sens l'air va. Enfin oui, on peut toujours se tromper, mais faut faire exprès...
Ventilateurs de fenetre Aaa_fa10

les CFM (Cubic Feet per Minute) c'était pas marqué.
Une remarque, une fan "cheap" ca coute 5$, ca tire pas et ca fait du bruit. Une bonne fan, ca coute 15-20$, ca tire beaucoup et le bruit est raisonnable. A partir de là, c'est comme la loi du bikini: Moins vous voulez de bruit, plus c'est cher.
J'ai pas posé de switch non plus, je branche-débranche au besoin.

Plus haut, c'est le "petit" modèle, ici j'en avait fait une double avec un morceau de masonite (ca ressemble à du MDF) mais c'est dur à travailler.
Ventilateurs de fenetre Table610
Le gris c'est de la peinture acrylique, shootée directement dans le ventilateur pour "voir ce que ca donne". Ca donne juste des pales grises.  content
Je suppose qu'on pourrais attacher des conduits de sécheuse, pour tirer l'air d'une hotte de peinture.  beau travail

Questions?

_________________
Ventilateurs de fenetre Boss-l12

Etre un boss ou un leader? Des boss il y en a en masse, il manque de leaders.
Killroytech
Killroytech
Skill Level 3

Messages : 1390
Date d'inscription : 05/08/2012
Age : 55
Localisation : Longueuil

http://apocalypsemodels.forum-canada.com/

Revenir en haut Aller en bas

Ventilateurs de fenetre Empty Re: Ventilateurs de fenetre

Message  yves c le Lun 12 Mai - 9:43

Excellente idée.
 belle job  bravo

Yves
yves c
yves c
Skill Level 1

Messages : 495
Date d'inscription : 22/12/2012
Localisation : St-Georges Beauceron

Revenir en haut Aller en bas

Ventilateurs de fenetre Empty Re: Ventilateurs de fenetre

Message  mrshelby le Lun 12 Mai - 13:19

Très bon montage pratique  beau travail  beau travail  beau travail
