Persage et ouverture pour prise d'air

Message  Du4_fab le Lun 19 Aoû - 12:37

Alors, comme vous me l'avez réclamé, voici comment je procède pour faire mes ouvertures:

Tout d'abord, je dessine le gabarie avec Illustrator:


Je l'imprime sur le l'adhésif transparent, le découpe et le colle à sa place.

Ensuite, je perse avec une mèche de 0.5 ou 1mm à l’intérieur du dessin:


Puis l'enlève l’intérieur:


Et pour finir, je lime le tour avec une lime de serrurier jusqu'au trait du dessin:


Reste à enlever l'adhésif...

Et voila!!content

_________________

Ma boutique impression 3D chez Shapeways => RF Models
avatar
Du4_fab
Skill Level 2

Messages : 601
Date d'inscription : 13/06/2013
Age : 47
Localisation : France

Revenir en haut Aller en bas

Re: Persage et ouverture pour prise d'air

Message  Du4_fab le Lun 19 Aoû - 13:05

Pour les prises d'air de mon bouclier avant de F430GT, voici ce que j'ai fait:

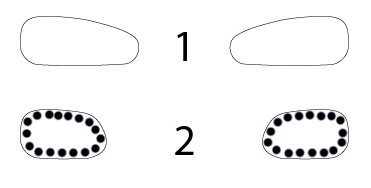

Comme d'habitude, je commence par des dessins qui sera imprimé sur de l'adhésif transparent:


Ensuite, je découpe le gabarie "2" et le met en place et comme tout à l'heure, je perce...


Je vide avec une fraise montée sur ma Dremel et fini avec ma lime de serrurier:


Ensuite, je découpe le gabarie "1", le colle en place pour dessiner le contour, puis je décolle:


Reste à fraiser et limer la "partie blanche" afin d'obtenir ça:


Bien entendu, dans ce cas, il faut ajouter de la matière en fonction de la profondeur souhaité!!

Voila, j'espère que ça vous aidera!!clin d\'oeil

_________________

Ma boutique impression 3D chez Shapeways => RF Models
avatar
Du4_fab
Skill Level 2

Messages : 601
Date d'inscription : 13/06/2013
Age : 47
Localisation : France

Revenir en haut Aller en bas

Re: Persage et ouverture pour prise d'air

Message  mrshelby le Lun 19 Aoû - 18:26

Excellent tuto, merci Fab

_________________
SHELBY + FORD RACING = MUSCLE CAR PERFECTION FOR EVER

PROJET EN COURS

1967 Ferrari 330P4 Berlinetta 1/12 MFH
1966 Ford GT-40 MK II Le Mans Winner 1/12
1951/52 VW Käfer 1:16
1930 Packard Sport Phaeton 1/22
1939 Jaguar SS 100 1/16

STAND-BY
2010 Ford Shelby GT-500 Convertible 1:12
Big Red Rod 1/8
WW II Tiger I Mid Prod Version

Fotki/mrshelby68
avatar
mrshelby
Plastic Junkie

Messages : 4708
Date d'inscription : 01/03/2012
Age : 66
Localisation : St-Jean-sur-Richelieu

Revenir en haut Aller en bas

Re: Persage et ouverture pour prise d'air

Message  Cpcrochet le Lun 19 Aoû - 19:25

Super,merci Fabien.beau travail

_________________
Projets en cours.

Prudhomme Vega
avatar
Cpcrochet
Modérateur

Messages : 5890
Date d'inscription : 22/11/2011
Age : 52
Localisation : Drummondville

Revenir en haut Aller en bas

Re: Persage et ouverture pour prise d'air

Message  andrew le Mar 20 Aoû - 19:25

Merci Fabien pour ce beau tuto beau travail

_________________
Projet en cours
1985 Budweiser Monte Carlo
Projets a venir:
Beaucoup de voitures de course  content
avatar
andrew
Styrene Addict

Messages : 3880
Date d'inscription : 29/11/2012
Age : 49
Localisation : Sainte-Sophie

http://public.fotki.com/andrewm55/

Revenir en haut Aller en bas
